襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動

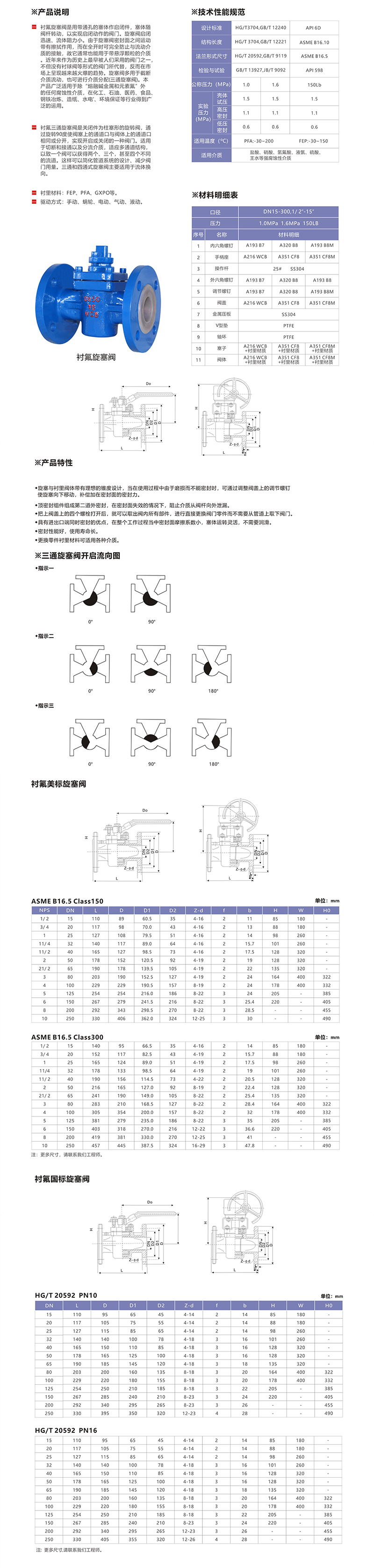

產品名稱：襯氟旋塞閥
型號：X43F46-16C等
規格：DN15~250
產品簡介：襯氟旋塞閥是用帶通孔的旋塞做為啟閉件，通過旋塞的旋動實現關閉的閥門，具有密封性能好，使用壽命長，具有進出端同時密封的優點。結構特點：1、閥體進出口端窗口設計為雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全關位置時，產生足夠的密封比壓，密封副達到零泄漏。 2、雙道溝槽密封環即可以使PTFE襯套穩固在閥體內不產生位移，又可吸收由于溫差變化引起襯套產生的微量變形 ，同時襯套與旋塞之間產生有力的擦拭作用，又提高了密封面的使用壽命 。3 、塞軸上部采用一個PTFE膜片和O型圈與調節墊片組合，即可以調整密封面間的密封比壓 ，使塞子轉動靈活 ，又可以保證進、出口端和中法蘭連接端的密封 。4 、整個密封過程可近似認為與管道內壓力無關。 5 、PTFE襯套內 ，根據使用溫度和工作介質采用不同材料的填充物，潤滑好 ，壽命長 。 技術標準設計和制造 GB/T12240結構長度GB12221、HG/T3704-2003 ASME B16.10法蘭尺寸Gb/T9113.1 、ANSI B16.5a結構形式直通 、L型三通、T型三通驅動方式手動 、氣動 、電動公稱壓力0.6，1.0 、1.6 、2.5Mpa Class 150壓力試驗GB/T13927-92API598 主要零部件材料表：零件名稱精鑄球墨鑄鐵碳鋼不銹鋼QTCPRPLRL閥體、閥蓋 、閥瓣QT400WCBCF8CF8MCF3CF3M內襯材料FEP(F46) 、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE（超高分子量乙烯）螺栓 35351Cr17Ni21Cr17Ni21Cr18Ni91Cr18Ni9 螺母45 450Cr18Ni90Cr18Ni90Cr18Ni90Cr18Ni9
結構特點：
1、閥體進出口端窗口設計為雙道溝槽密封環結構
3
4
技術標準
設計和制造
GB/T12240
結構長度
GB12221、HG/T3704-2003 ASME B16.10
法蘭尺寸
Gb/T9113.1
結構形式
直通
驅動方式
手動
公稱壓力
0.6，1.0
壓力試驗
GB/T13927-92API598
主要零部件材料表：
零件名稱
精鑄球墨鑄鐵
碳鋼
不銹鋼
QT
C
P
R
PL
RL
閥體、閥蓋
QT400
WCB
CF8
CF8M
CF3
CF3M
內襯材料
FEP(F46)
螺栓
35
1Cr17Ni2
1Cr18Ni9
螺母
45
0Cr18Ni9
