該產品采用特殊工藝在閥體上包襯PFA/FEP,隔膜件采用PFA/FEP和EPDM,使閥門內腔的各個零部件達到相同的腐蝕性能。該產品具有良好的節流特性,耐腐蝕性和顆粒介質性,密封性能可靠

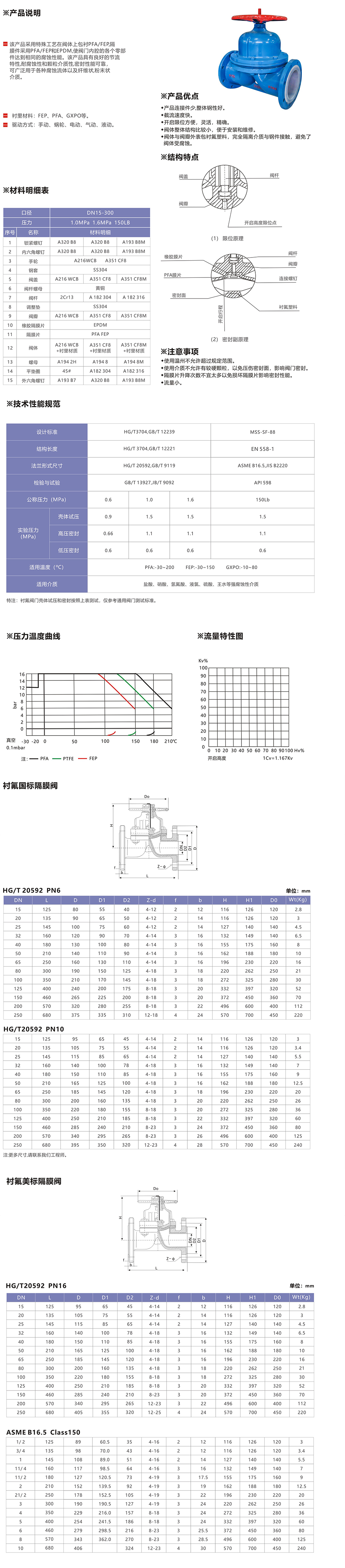

產品:襯氟隔膜閥
型號:G41F46-16C/等
規格:DN15~250
特點:隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。 技術標準設計和制造GB/T12235結構長度HG/T3704-2003 GB12221ASME B16.10法蘭尺寸Gb/T9113.1 ANSI B16.5a結構形式堰式、直流式驅動方式手動、氣動、電動公稱壓力0.6、1.0、1.6、2.5壓力試驗GB/T13927-92API598 基本型號手動G41F4(堰式)氣動G641G4 (往復式)G41F46(堰式)G641F46 (往復式)G45F4 (直流式 )G6B45F4 (常閉式)電動G45F46 (直流式)電動G6B45F46(常閉式)G9B41F4(防爆式)G945F4(普通式)G9B41F46(防爆式)G945F46(普通式) 主要零部件材料表:零件名稱精鑄球墨鑄鐵碳鋼不銹鋼QTC P R PL RL閥體 、閥蓋 、閥瓣QT400WCB CF8CF8MCF3CF3M閥桿 2Cr132Cr13CF8CF8MCF3CF3M襯里層FEP(F46)、PTFE(F4) 、PFA(可溶性聚四氟乙烯) 、PO(聚烯烴)、PE(超高分子量聚乙烯)隔膜 ZcuA110Fe3閥桿螺母FEP(F46)、CR(氯丁橡膠) 、PFA(可溶性聚四氟乙烯) 、FPDM(乙丙橡膠)螺栓 35 351Cr17Ni21Cr17Ni21Cr18Ni91Cr18Ni9螺母 45 450Cr18Ni90Cr18Ni90Cr18Ni90Cr18Ni9手輪 A3
技術標準
設計和制造
GB/T12235
結構長度
HG/T3704-2003 GB12221ASME B16.10
法蘭尺寸
Gb/T9113.1 ANSI B16.5a
結構形式
堰式、直流式
驅動方式
手動
公稱壓力
0.6、1.0
壓力試驗
GB/T13927-92API598
基本型號
手
動
G41F4(堰式)
氣
G641G4 (往復式)
G41F46(堰式)
G641F46 (往復式)
G45F4 (直流式 )
G6B45F4 (常閉式)
電動
G45F46 (直流式)
電
G6B45F46(常閉式)
G9B41F4(防爆式)
G945F4(普通式)
G9B41F46(防爆式)
G945F46(普通式)
主要零部件材料表:
零件名稱
精鑄球墨鑄鐵
碳鋼
不銹鋼
QT
C
P
R
PL
RL
閥體
QT400
WCB
CF8
CF8M
CF3
CF3M
閥桿
2Cr13
襯里層
FEP(F46)、PTFE(F4)
隔膜
ZcuA110Fe3
閥桿螺母
FEP(F46)、CR(氯丁橡膠)
螺栓
35
1Cr17Ni2
1Cr18Ni9
螺母
45
0Cr18Ni9
手輪
A3
